| 功率因數/頻率、功率因數組合變送器
型號：YWD-COSΦ/FCOSΦ
一、概述
本系列變送器是以AT89C52單片機為核心，采用***新算法，能同時實現交流電路的頻率及功率因數的準確測量。在國內******產品中處******水平。
二、產品名稱及型號
功率因數變送器 YWD-COSΦ
頻率、功率因數組合變送器 YWD-FCOSΦ：
三、執行標準
GB/T13850-1998標準
四、主要技術指標
a) 精度等級：0.2級，0.5級；
b) 輸入、輸出、輔助電源及測量量程參數：
|
Vn：
輸入電壓 |
V1：
100V |
V2：
220V |
V3：
270V |
V4：
380V |
V5：
用戶自定 |
|
An：
輸入電流 |
A1：
1A |
A2：
5A |
A3：
6A |
A4：
用戶自定 |
|
Pn：
輔助電源 |
P0：
無源 |
P1：
AC110V±15% |
P2：
AC220V±15% |
P3：
用戶自定 |
|
Fn：
頻率量程 |
F1：
45～55Hz |
F2：
48～52Hz |
F3
40～60Hz |
F4：
用戶自定 |
|
Cn：
功率因數量程 |
C1：
0（C）～1～0（L） |
C2：
0.5（C）～1～0.5（L） |
C3：
0～1 |
|
On
輸出規格 |
O1
4～20mA |
O2
4～12～20mA |
O3
0～5V |
O4
0～±5V |
O5
用戶自定 |
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
c) 功 耗：≤1W；
d) 過載輸入：電流：2倍連續，30倍15秒，100倍1秒；
電壓：2倍連續；
e) 吸收功耗：電壓回路：＜0.22VA/220V
電流回路：＜0.1 VA/5A
f) 響應時間：≤400ms；
g) 負載能力：電流輸出：≤650Ω，電壓輸出：≥2kΩ；
h) 工頻耐壓：輸入/輸出/輔助電源/外殼間：AC2000V/min·1mA；
i) 絕緣強度：≥100MΩ；
j) 工作環境：溫度：-10～50℃，濕度：10～98%（無凝露）；
k) 貯藏條件：溫度：-40～70℃，濕度：10～99%（無凝露）；
l) 外型尺寸： 110 mm×75 mm×120mm

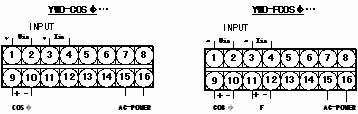

五、接線圖
注：Uin、Lin均為同相相電壓、相電流。
六、安裝方式
采用DIN導軌和螺釘兩種安裝方式，導軌寬35mm。螺釘大小為M4×12。
七、訂貨須知
簽定訂貨合同時應詳細寫明所需的型號、規格，對所選的型號、規格按下列格式將代號填入，特殊規格用文字說明。
例1：YWD-COSΦ-V3-A3-P2-C2-O2
YWD-COSΦ功率因數變送器
輸 入：270V 6A
輔助電源：AC 220V±15%
量 程：0.5（C）～1～0.5（L）
輸出規格：DC 4～12～20mA
例2：YWD-FCOSΦ-V1-A2-P2-F1-C3-O1
YWD-FCOSΦ頻率、功率因數組合變送器
輸 入：100V 5A
輔助電源：AC 220V±15%
量 程：45Hz～55Hz 功率因數：0～1
輸出規格：DC 4～20mA

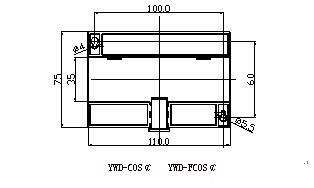

八、安裝尺寸（底部視圖）
|
