| 頻率變送器
型號：YWD-F
一、概述
本系列變送器是以單片機為核心，采用***新算法，實現交流電路頻率的準確測量。在國內******產品中處于******水平。
二、產品名稱及型號
頻率變送器: 型號：YWD-F
頻率變送器: 型號：YWE-F
三、執行標準
GB/T13850-1998idtIEC688:1992
四、主要技術指標
a) 精度等級: 0.2級;
b) 輸入、輸出、輔助電源及測量量程參數:
|
Vn
輸入電壓 |
V1
100V |
V2
220V |
V3
270V |
V4
380V |
V5
用戶自定 |
|
Fn
頻率量程 |
F1
45～55Hz |
F2
48～52Hz |
F3
40～60Hz |
F4
0～10kHz |
F5
用戶自定 |
|
Pn
輔助電源 |
P1
DC 24V±10% |
P2
DC12V±10% |
P3
AC220V±10% |
Pn
用戶自定 |
注：YWD系列輔助電源為：AC220、AC110或無源 |
|
On
輸出規格 |
O1
0～5V |
O2
1～5V |
O3
0～20mA |
O4
4～20mA |
O5
0～10kHz |
On
用戶自定 |
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
c) 功 耗: ≤1W（24V時）
d) 過載輸入: 2倍連續
e) 吸收功耗：≤0.22VA/220V
≤0.10VA/100V
f) 響應時間: ≤400s
g) 負載能力: 電流輸出：≤750Ω(220V時),電壓輸出：≥2kΩ
h) 工頻耐壓: AC2kV/min×1mA
i) 絕緣強度: ≥100MΩ
j) 工作環境: 溫度:-10～50℃,濕度:10～90%（無凝露）
k) 貯藏條件: 溫度:-40～70℃,濕度:10～95%（無凝露）
l) 外型尺寸:
YWE-F: 42 mm×75 mm×70mm
YWD-F: 55 mm×75 mm×70mm

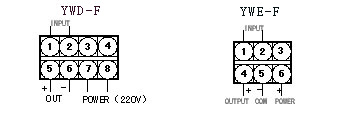

五、接線圖
六、安裝方式
采用DIN導軌和螺釘兩種安裝方式，導軌寬度35mm。螺釘大小為M3×12。
七、訂貨須知
簽定訂貨合同時應說明是否共地輸出，并詳細寫明所需的型號、規格，對所選的
型號、規格按下列格式將代號填入，特殊規格用文字說明。
例1：YWD-F-V1-P3-F1-O4
YWD-F頻率變送器
輸 入：AC 100V±30%
輔助電源：AC 220V
量 程：45～55Hz
輸出規格：DC4～20mA
例2：YWE-F-V2-P2-F2-O1
YWE-F頻率變送器
輸 入：AC 220V±30%
輔助電源：DC 12V±10%
量 程：48Hz～52Hz
輸出規格：DC 0～5V
八、注意事項
1、連接線須***用屏蔽線，且電源線、輸入線和輸出線須***分離。
2、使用環境應無導電塵埃和無腐蝕金屬和破壞絕緣的氣體存在，海拔高度小于2500米。
3、產品出廠時已調校好零點和精度，請勿隨意調整。

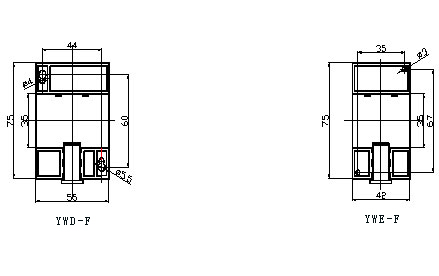

九、安裝尺寸（底部視圖）
|
