直流電流（電壓）變送器
型號：YWD-DI(DV)
一、概述
YWD、YWE、YWL系列直流變送器系采用美國惠普公司***新器件—HCNR200/201線性光耦。將被測信號變
換成一電壓，經HCNR200/201線性光耦直接變換成一個與被測信號成******線性關系并且完全隔離的電壓，再
經恒壓（流）至輸出。本機采用計算機輔助設計（CAD），具有原理非常簡單，線路設計精煉，可靠性高，
安裝方便等優點。
YWD、YWE、YWL系列直流變送器以其良好的性能和低廉的價格，可廣泛用于電信、電力等領域。尤其適
用于工業過程控制中。
二、原理
本電路的核心器件—HCNR200/201線性光耦由高性能鋁鎵***發光二極管（LED）和兩只緊密匹配光電二極管
構成。輸入光電管用來控制LED發光的強度并使之穩定這樣就使LED的非線性和不穩定性質幾乎被完全消除，
輸出光電管則產生一個光電流與LED發出的光強度成線性關系。由于該器件兩只光電管的精密匹配和精心設
計，確保了光耦具有很好的線性度和穩定的增益。
三、HCNR200/201主要特點
低非線性度：典型：0.1% ***好：0.01%
低溫度系數：-65ppm/℃
寬 頻 帶：高精度：DC-10kHz
高速可達成:5MHz
四、名稱及型號
直流電壓變送器 型號：YWD-DV YWE-DV YWL-DV
直流電流變送器 型號：YWD-DI YWE-DI YWL-DI
五、執行標準
QB/441600 17 079-2001
六、主要技術指標
1、 輸入、輸出及輔助電源參數：
|
Vn
輸入電壓 |
V0
0～5V |
V1
0～30V |
V2
0～60V |
V3
0～300V |
V4
0～450V |
V5
0～75mV |
V6
0～±75mV |
Vn
用戶自定 |
|
An
輸入電流 |
A1
0～1mA |
A2
0～10mA |
A3
4-20mA |
A4
0～±1mA |
A5
0～±10mA |
A6
4～12～20mA |
A7
用戶自定 |
|
On
輸出信號 |
O1
0～5V |
O2
1～5V |
O3
0～20mA |
O4
4～20mA |
O5
0～±5V |
|
O6
1～3～5V |
O7
0～±20mA |
O8
4～12～20mA |
O9
0～10kHz |
On
用戶自定 |
|
Pn
輔助電源 |
P1
DC24V±15% |
P2
DC12V±10% |
Pn用戶自定， |
|
YWD系列可選：AC220V、AC110V ， DC220V 、DC110V 、DC48V、 DC24V YWE、YWL系列可選：DC24V 、DC15V 、DC12V |
2、精度等級： 0.2% 0.5%（YWL系列）
3、 輸入過載：電壓2倍連續，電流：1.5倍連續 3倍1秒
4、 負載能力：輸出電壓：≥2kΩ,
輸出電流：≤650Ω
5、工頻耐壓： AC2kV/1分鐘，漏電流1mA
6、 絕緣強度： ≥20MΩ
7、 沖擊電壓： 5kV/1.2～50μs（峰值）
8、 響應時間：＜100ms
9、 電源功耗： ≤1VA
10、 工作環境：溫度:-10～50℃ 濕度:10～90%（無凝露）
11、 貯藏條件：溫度:-40～70℃ 濕度:10～95%（無凝露）
12、 電源反極性保護
13、 外型尺寸：
YWD： 55mm×75 mm×120mm
YWE： 42mm×75 mm×70mm
YWL： 75 mm×22.5mm×100mm

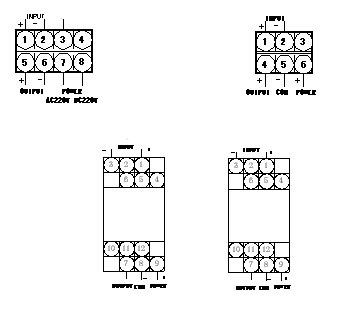

七、接線圖
三隔離接線圖 共地輸出接線
YWD-DI(DV) YWE-DI(DV)
八、安裝
YWD、YWE系列采用DIN導軌和螺釘兩種安裝方式，導軌寬度為35mm。螺釘大小為M3×12。YWL系列采用DIN導軌安裝方式，導軌寬度為35mm。
九、產品調試
找到對應于變送器面板上相應的ZERO和CAL兩個調試孔，其內的二個電位器分別為零點和滿度調校電位器，調校時用小鏍絲刀慢慢旋轉至所需精度即可。
十、訂貨須知
簽定訂貨合同時應詳細寫明所需的型號、規格，對應所選擇的型號、規格按下列格式將代號填入，特殊規格請用文字說明。
例1：YWE-DV-V2-P1-O4
YWE-DV型直流電壓變送器
輸 入：DC 0～60V
輔助電源：DC 24V±15%
輸 出：DC 4～20mA
例2：YWE-DI-A3-P1-O4
YWE-DI型直流電流變送器
輸 入：DC 4～20mA
輔助電源：DC 24V±15%
輸 出：DC 4～20mA
十一、注意事項
1、連接線須***用屏蔽線，且電源線、輸入線和輸出線須***分離。
2、使用環境應無導電塵埃和無腐蝕金屬和破壞絕緣的氣體存在，海拔高度小于2500米。
3、產品出廠時已調校好零點和精度，請勿隨意調整。 |
