名稱:SWP-LCD-NL智能化防盜型流量積算記錄儀
編號:Pro200851610207
型號:
詢價:0550-7045818
廠商:
時間:2011/4/1 10:24:37
購買:
SWP-LCD-NL流量熱能積算無紙記錄儀集流量/熱能積算與記錄于一體,具有防盜用功能,是一種智能化的多功能二次儀表,適合對熱水的熱量進行過程監測,總量累積。
一、儀表特點
  1、豐富的熱量積算軟件

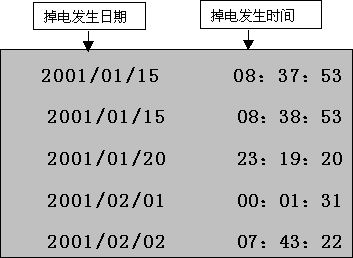

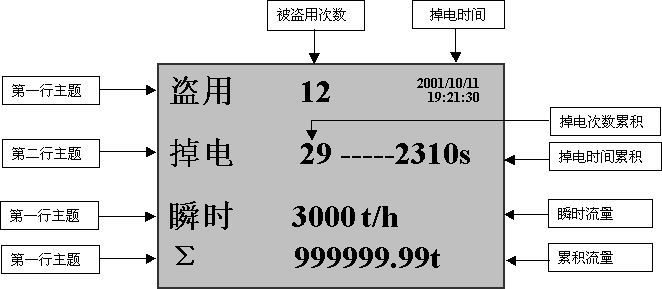

  2、強化管理的防盜及防掉電記錄功能
  3、可接3路被測信號,滿足溫度補償、壓力補償、溫壓全補償?shù)姆e算要求。

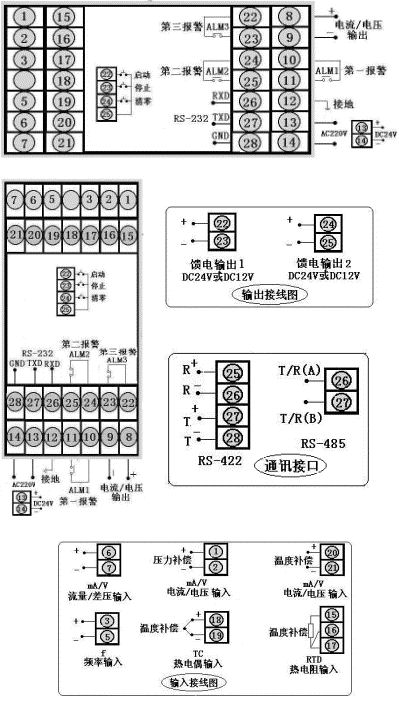

二、儀表外形及接線圖(以下為基本配線,特殊訂貨請參見隨機接線圖)
型號
SWP-LCD-NL系列
接 線 圖

儀表

外形



儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g





儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g

三、SWP-LCD-LQ儀表型譜表
型 號
代 碼
說 明
SWP-LCD-N
□□ □□□- □ □ □ -□ □ □ -□ □ □- □□-□- □ 新一代大屏幕帶背光液晶顯示儀表
儀表功能
L                             流量積算儀
LR                             流量積算記錄儀
外形尺寸
8
                          160×80mm(橫),80×160mm(豎)
補償信號
01
02
03
04
05

無補償輸入
帶補償輸入
過熱蒸汽帶溫壓補償輸入
飽和蒸汽帶溫壓補償輸入
用戶特定曲線補償輸入
通訊方式
                      參見"通訊方式"
變送輸出
                  參見"輸出方式"
流量輸入類型
                參見"輸入類型"
壓力輸入類型
              參見"輸入類型"
溫度輸入類型
            參見"輸入類型"
第一報警方式
          參見"報警方式"
第二報警方式
        參見"報警方式"
第三報警方式
      參見"報警方式"
饋電輸出
P
2P

DC24V饋電輸出
2路DC24V饋電輸出
供電方式
W
T


DC24V供電
AC90~265V供電(開關電源)
AC220V供電(線性電源,可省略)
外形特征
S

豎式顯示儀表
橫式顯示儀表
輸入類型
代碼
輸入類型
測 量 范 圍
代碼
輸入類型
測 量 范 圍
A
4 ~ 20 mA
-1999~99999 d
S
S
0 ~1600 ℃
B
0 ~ 10 mA
-1999~99999 d
T
T
-200~400 ℃
C
1 ~ 5 V
-1999~99999 d
U
J
0 ~1200 ℃
D
0 ~ 5 V
-1999~99999 d
V
CU50
-50.0~150.0 ℃
M
0 ~ 20 mA
-1999~99999 d
W
PT100.1
-99.9~199.9℃
H
4~20 mA開方
-1999~99999 d
G
PT100
-200~650 ℃
I
0~10mA開方
-1999~99999 d
O
脈沖-集電極開路
0~5KHz
J
1~ 5 V開方
-1999~99999 d
E
E
0~1000 ℃
Q
0 ~ 20 mA開方
-1999~99999 d
K
K
0~1300 ℃
F
脈 沖
0~5KHz
R
用 戶 特 定
-1999~99999 d
L
B
400~1800 ℃
N
無補償輸入

報警方式
選型代碼
N
H
L
報警方式
無位式控制或報警(可省略) 位式上限控制或上限報警 位式下限控制或下限報警
通訊方式
選型代碼
0
2
4
8
9
通訊方式
無通訊
RS-232
RS-422
RS-485
特殊規格
輸出方式
選型代碼
0
2
3
4
5
輸出方式
無輸出
4~20mA輸出
0~10mA輸出
1~5V輸出
0~5V輸出
型號舉例:
SWP-LCD-NL801-21-A-HL-P-W-S
流量積算儀,無補償輸入,通訊方式為RS-232,輸出方式為繼電器輸入,流量輸入類型為4 ~ 20 mA,第一報警為上限報警,第二報警為下限報警,DC24V饋電輸出,DC24V供電,豎表。
  3、可接3路被測信號,滿足溫度補償、壓力定值補償、溫壓全補償?shù)姆e算要求。

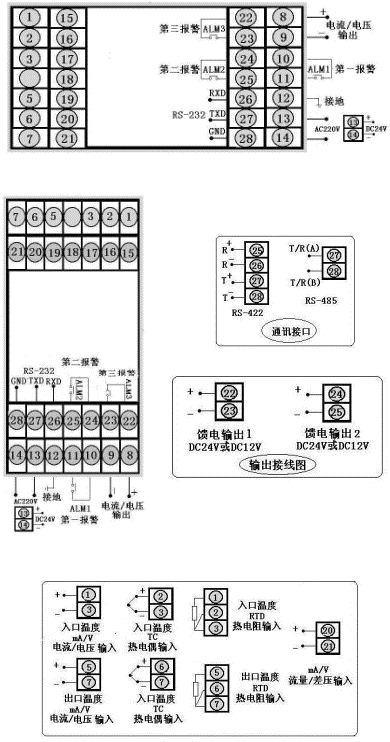

二、儀表外形及接線圖(以下為基本配線,特殊訂貨請參考隨機接線圖)
型號
SWP-LCD-NLQ系列
接 線 圖

儀表

外形



儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g



儀表

外形



儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g

三、SWP-LCD-LQ儀表型譜表
型 號
代     碼
說    明
SWP -LCD-N
□□□□ □□-□ □- □ □ □- □ □ □-□□-□- □ 新一代大屏幕帶背光液晶顯示儀表
儀表功能
LQ
                          不記錄
LQR
                          記錄
外形尺寸
8
                        160×80mm(橫)80×160mm(豎)
補償信號
12
                      單路熱量表
通訊方式
                    參見"通訊方式"
變送輸出
                  參見"輸出方式"
流量輸入類型
                參見"輸入類型"
入口輸入類型
              參見"輸入類型"
出口輸入類型
            參見"輸入類型"
第一報警方式
          參見"報警方式"
第二報警方式
        參見"報警方式"
第三報警方式
      參見"報警方式"
饋電輸出
P
2P

DC24V饋電輸出
2路DC24V饋電輸出
供電方式
W


DC24V供電
AC220V供電
外形特征
S

豎式顯示儀表
橫式顯示儀表
輸入類型
代碼
輸入類型
測 量 范 圍
代碼
輸入類型
測 量 范 圍
A
4 ~ 20 mA
-1999~99999 d
S
S
0 ~1600 ℃
B
0 ~ 10 mA
-1999~99999 d
T
T
-200~400 ℃
C
1 ~ 5 V
-1999~99999 d
U
J
0 ~1200 ℃
D
0 ~ 5 V
-1999~99999 d
V
CU50
-50.0~150.0 ℃
M
0 ~ 20 mA
-1999~99999 d
W
PT100.1
-99.9~199.9℃
H
4~20 mA開方
-1999~99999 d
G
PT100
-200~650 ℃
I
0~10mA開方
-1999~99999 d
O
脈沖-集電極開路
0~5KHz
J
1~ 5 V開方
-1999~99999 d
E
E
0~1000 ℃
Q
0 ~ 20 mA開方
-1999~99999 d
K
K
0~1300 ℃
F
脈 沖
0~5KHz
R
用 戶 特 定
-1999~99999 d
L
B
400~1800 ℃
N
無補償輸入

報警方式
選型代碼
N
H
L
報警方式
無位式控制或報警(可省略) 位式上限控制或上限報警 位式下限控制或下限報警
通訊方式
選型代碼
0
2
4
8
9
通訊方式
無通訊
RS-232
RS-422
RS-485
特殊規格
輸出方式
選型代碼
0
2
3
4
5
輸出方式
無輸出
4~20mA
0~10mA
1~5V
0~5V
型號舉例:
①SWP-LCD-NLQ812-21-AAA-HL-P-W-S
不記錄,單路熱量表,通訊方式為RS-232,輸出方式為繼電器輸出,差壓輸入類型為4~20 mA,入口輸入類型4~20 mA,出口輸入類型4~20 mA,第一報警為上限報警,第二報警為下限報警,DC24V饋電輸出,DC24V供電,豎表。
②SWP-LCD-NLQR812-81-ABC-LH-P
帶記錄,單路熱量表,通訊方式為RS-485,輸出方式為繼電器輸出,流量輸入類型為4~20 mA,入口輸入類型0~10 mA,出口輸入類型1~5V,第一報警為下限報警,第二報警為上限報警,AC220V供電,橫表。
