名稱：SWP-LCD-NH液位/容積控制儀
編號：Pro2008516101448
型號：
詢價：0550-7045818
廠商：
時間：2011/4/1 10:17:39
購買：
SWP-LCD-NH系列液位<=>容積控制儀可對各種形狀罐體進行液位<=>容積轉換測量控制。
一、 主要特點
　　1、 有極寬的顯示測量范圍，可顯示整五位的液位測量值及整六位的容積測量值（0--99999字）。
　　2、 采用查表法進行運算，可對無規則罐體實現高精度的液位<=>容積轉換控制。

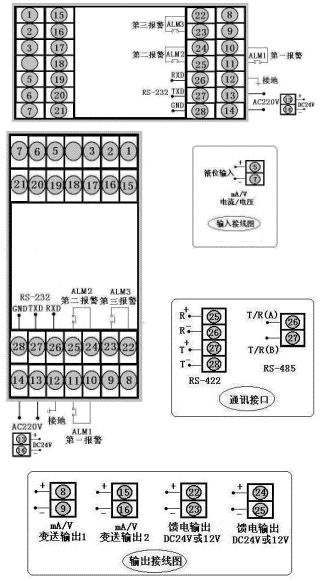

二、 儀表外形及接線圖（以下為基本配線，特殊訂貨請參考隨機接線圖）
型號
SWP-LCD-NH80系列
接 線 圖

儀表

外形


儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g

儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g

三、 SWP-LCD系列液位<=>容積控制儀型譜表
型 號
代 碼
說 明
SWP -LCD-N
□□□ □□- □ □-□□- □ □ □ □ -□-□ 新一代大屏幕帶背光顯示儀表
儀表功能
H                       液位容積控制儀
HR   　 　 　 　 　 　 　 　 　 　 帶記錄（液位<=>容積控制儀）
外形尺寸
8
  　 　 　 　 　 　 　 　 　 160×80mm（橫式）80×160mm（豎式）
控制作用
01
03
  　 　 　 　 　 　 　 　
無控制（或報警）輸出
帶控制（或報警）輸出
通訊方式
□
  　 　 　 　 　 　 　 參見"通訊方式"
變送輸出
□
  　 　 　 　 　 　 參見"輸出方式"
輸入類型
□□
  　 　 　 　 　 參見"輸入類型"
第一報警方式
□
  　 　 　 　 參見"報警方式"
第二報警方式
□
  　 　 　 參見"報警方式"
第三報警方式
□
  　 　 參見"報警方式"
饋電輸出
N
P
  　
無饋電輸出（可省略）
DC24V饋電輸出
供電方式
W
T
　

DC24V供電
AC90～265V供電（開關電源）
AC220V供電（線性電源，可省略）
外形特征
S
　
豎式顯示儀表
橫式顯示儀表（可省略）
★ 輸入類型(出廠默認值）
代碼
輸入類型
測 量 范 圍
代碼
輸入類型
測 量 范 圍
說 明　
A
4～20 mA
-9999～99999d
D
0～5 V
-9999～99999d
本表所列為***大量程，用戶可在量程范圍內通過修改儀表二級參數確定量程范圍
B
0～10 mA
-9999～99999d
R
用戶特定
全 量 程
C
1～5 V
-9999～99999d
　
　
　
★ 報警方式
選型代碼
N
H
L
報警方式
無位式控制或報警（可省略） 位式上限控制或上限報警 位式下限控制或下限報警
★ 通訊方式
選型代碼
0
2
4
8
9
通訊方式
無通訊
RS-232
RS-422
RS-485
特殊規格
★ 輸出方式
選型代碼
0
2
3
4
5
輸出方式
無輸出
4～20mA
0～10mA
1～5V
0～5V
★ 型號舉例：
①SWP-LCD-NH801-02-A-N
LCD系列，無控制（或報警）輸出液位<=>容積控制儀，輸入類型為4～20mA，無通訊，4～20mA控制輸出，無報警輸出，橫表。
②SWP-LCD-NH803-81-A-HLP
LCD系列，帶控制（或報警）輸出液位<=>容積控制儀，輸入類型為4～20mA，繼電器控制輸出，帶RS-485通訊，帶上下限繼電器報警輸出，帶DC24V饋電輸出，橫表。
二、 特殊技術參數
控制輸出方式
PWM輸出，可控硅觸發輸出，固態繼電器輸出，電壓/電流輸出
設定/顯示精度
+0.5% FS+1位數max。設定值與顯示值匹配，無相對誤差
比例范圍
0.0%-100.0%（單位：0.1%）
積分（復位）時間
0-9,999s（單位：1s）
微分（比率）時間
0-9,999s（單位：1s）
控制周期
1-250s（單位：1s）
采樣周期
0.5s

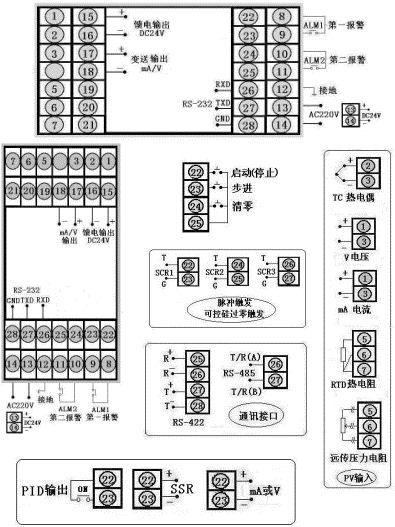

三、儀表外形及接線圖(以下為基本配線，特殊訂貨請參考隨機接線圖)
型號
SWP-LCD-NP系列（橫式）
接 線 圖
儀表外形

儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g

儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g

四、SWP-LCD-NP系列32段PID可編程序控制儀型譜表
型 號
代 碼
說 明
SWP -LCD-N
□ □□□-□ □ □-□□- □ □-□-□-□ 新一代大屏幕帶背光液晶顯示儀表
儀表功能
P
  　 　 　 　 　 　 　 　 　 　 32段PID可編程序控制儀
外形尺寸
8
                    160×80mm（橫），80×160mm（豎）
控制作用
05
  　 　 　 　 　 　 　 　 PID調節功能
通訊方式
□
  　 　 　 　 　 　 　 參見"通訊方式"
控制輸出
□
  　 　 　 　 　 　 參見"控制輸出方式"
變送輸出
□
  　 　 　 　 　 參見"變送輸出方式"
輸入類型
□□
  　 　 　 　 參見"輸入類型"
第一報警方式
□
  　 　 　 參見"報警輸出方式"
第二報警方式
□
  　 　 參見"報警輸出方式"
饋電輸出
P
  　 DC24V饋電輸出
供電方式
W
T
　

DC24V供電
AC90～265V供電（開關電源）
AC220V供電（線性電源，可省略）
外形特征
S

豎式顯示儀表
橫式顯示儀表
★ 輸入類型
代碼
輸入類型
測 量 范 圍
代碼
輸入類型
測 量 范 圍
代碼
輸入類型
測 量 范 圍
01
B
400～1800 ℃
09
Pt100.1
-99.9～199.9℃
17
30～350Ω
-1999～99999 d
02
S
0 ～1600 ℃
10
Cu50
-50.0～150.0 ℃
18
特 殊 規 格
用 戶 特 定
03
K
0 ～1300 ℃
11
Cu100
-50.0～150.0 ℃
19
4～20 mA開方
-1999～99999 d
04
E
0 ～1000 ℃
12
4～20 mA
-1999～99999 d
20
0～10mA開方
-1999～99999 d
05
T
-200～400 ℃
13
0～10 mA
-1999～99999 d
21
1～ 5 V開方
-1999～99999 d
06
J
0 ～1200 ℃
14
1～5 V
-1999～99999 d
22
0～5 V開方
-1999～99999 d
07
Wre
0 ～2300 ℃
15
0～5 V
-1999～99999 d
23
全可切換輸入
詳見下表　
08
Pt100
-200～650 ℃
16
0～20 mA
-1999～99999 d
24
頻率輸入　
0～10KHz　
★ 全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下：
代碼
輸入類型
代碼
輸入類型
代碼
輸入類型
代碼
輸入類型
代碼
輸入類型
01
B
05
T
09
Pt100.1
14
1～5 V
21
1～5 V開方
02
S
06
J
10
Cu50
15
0～5 V
22
0～5 V開方
03
K
07
WRe
12
4～20 mA
19
4～20 mA開方
　
　
04
E
08
Pt100
13
0～10 mA
20
0～10mA開方
　
　
★ 報警輸出方式
選型代碼
N
H
L
G
A
D
輸出方式
無報警（可省略）
上限報警
下限報警
偏差內報警
偏差外報警
LBA報警
★ 變送輸出方式
選型代碼
0
1
2
3
4
5
輸出方式
無輸出
繼電器
4～20mA
0～10mA
1～5V
0～5V
★ 通訊方式
選型代碼
0
2
4
8
9
通訊方式
無通訊
RS-232
RS-422
RS-485
特殊規格
★ 控制輸出方式
選型代碼
0
1
2
3
4
5
6 7 8 9
輸出方式
無輸出
繼電器
4～20mA
0～10mA
1～5V
0～5V
SCR輸出 SSR輸出 特殊規格 SOT輸出
SCR--可控硅過零觸發脈沖輸出，SSR--固態繼電器控制輸出，SOT--雙向可控硅輸出
★ 型號舉例：
①SWP-LCD-NP805-21-09-HL-P-W-S
通訊方式為RS-232，輸出方式為繼電器輸出，輸入類型為Pt100.1，第一報警為上限報警，第二報警為下限報警，DC24V饋電輸出，DC24V供電，豎表。
②SWP-LCD-NP805-81-08-LH-P-T
通訊方式為RS-485，輸出方式為繼電器輸出，輸入類型為Pt100，第一報警為下限報警，第二報警為上限報警，DC24V饋電輸出，AC90～265V供電（開關電源），橫表。
