★ 五位瞬時流量＋八位瞬時累積顯示 |
|
SWP-LED帶打印流量積算控制儀集打印、控制及測量顯示與一體?？勺詣?dòng)定時、手動即時打印各通道當前測量值及累積流量值。 |
|
一、 儀表特點 |
|
1、 帶打印流量積算控制儀可隨意改變儀表的輸入信號類型。采用***新無跳線技術，只需設定儀表內部參數，即可將儀表從一種輸入信號改為另一種輸入信號。進一步提高了儀表的多用性與可靠性。 |
|
2、 帶打印流量積算控制儀具有極寬的顯示測量范圍，可切換顯示瞬時流量測量值、溫度補償測量值、壓力補償測量值、流量（差壓、頻率）測量值等，及整十位的流量累積測量值（0--99999999字）可準確到小數點后三位（0.001）進行累積，可設定儀表內部參數使***大累積達到99999999.99′100。 |
|
3、 帶打印流量積算控制儀采用查表法進行密度補償，可全自動對過熱蒸汽、飽和蒸汽進行精度******的積算控制。 |
|
二、 儀表外形及接線圖（以下為基本配線，特殊訂貨請參見隨機接線圖） |
|
型號 |
SWP- RLK80系列 |
|
儀表外形 |
儀表尺寸:360×140×230mm
重 量:1500g |
微型打印機開孔尺寸111mm×57mm |
|

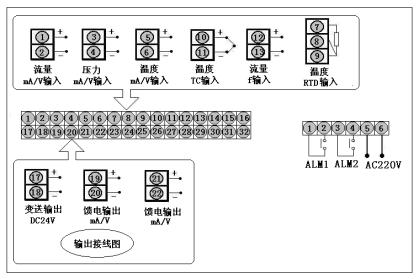

接
線
圖 |
| |
|
三、 SWP-LED系列帶打印流量積算控制儀型譜表 |
|
型 號 |
代 碼 |
說 明 |
|
SWP -RLK |
□ □ □- □ □-□ □ □ -□ □ -□- □ |
帶打印5位+8位流量積算控制儀 |
|
外形尺寸 |
8 |
|
|
|
|
|
|
|
|
|
|
160×80mm（橫式） |
|
控制作用 |
|
|
|
|
|
|
|
|
|
|
| 無補償輸入 |
| 帶補償輸入 |
| 過熱蒸汽帶溫度壓力補償-查表法 |
| 飽和蒸汽帶溫、壓補償-查表法 |
| 用戶特定曲線補償輸入-查表法 | |
|
通訊方式 |
□ |
|
|
|
|
|
|
|
|
參見"通訊方式" |
|
輸出方式 |
□ |
|
|
|
|
|
|
|
參見"輸出方式" |
|
流量信號類型 |
□ |
|
|
|
|
|
|
參見"輸入類型" |
|
壓力補償類型 |
□ |
|
|
|
|
|
參見"輸入類型" |
|
溫度補償類型 |
□ |
|
|
|
|
參見"輸入類型" |
|
第一報警方式 |
|
|
|
|
| 無控制（或報警，可省略） |
| 上限控制（或報警） |
| 下限控制（或報警） |
| 流量定量到控制 --自動啟動 |
| 流量定量過程控制--自動啟動 |
| 流量定量到控制 --自動清零 | |
|
第二報警方式 |
|
|
|
| 無控制（或報警，可省略） |
| 上限控制（或報警） |
| 下限控制（或報警） |
| 流量定量到控制 --手動啟動 |
| 流量定量過程控制--手動啟動 | |
|
饋電輸出 |
|
|
| 無饋電輸出（可省略） |
| 單路DC24V饋電輸出 |
| 雙路DC24V饋電輸出 | |
|
供電方式 |
|
| |
|
★ 輸入類型 |
|
代碼 |
輸入類型 |
測 量 范 圍 |
代碼 |
輸入類型 |
測 量 范 圍 |
說 明 |
|
A |
4～20 mA |
-1999～99999 d |
O |
脈沖-集電極開路 |
0～5KHz |
本表所列為***大量程，用戶可在量程范圍內通過修改儀表二級參數確定量程范圍 |
|
B |
0～10 mA |
-1999～99999d |
G |
Pt100 |
-200～650℃ |
|
C |
1～5V |
-1999～99999d |
E |
熱電偶E型 |
0～1000 ℃ |
|
D |
0～5V |
-1999～99999d |
K |
熱電偶K型 |
0～1300 ℃ |
|
M |
0～20 mA |
-1999～99999d |
R |
用戶特定 |
-1999～99999 d |
|
F |
脈 沖 |
0～5KHz |
N |
無補償輸入 |
| |
|
★ 輸出方式 |
|
選型代碼 |
0 |
1 |
2 |
3 |
4 |
5 |
|
輸出方式 |
無輸出 |
繼電器 |
4～20mA |
0～10mA |
1～5V |
0～5V | | |
|
★ 通訊方式 |
|
選型代碼 |
0 |
2 |
4 |
8 |
9 |
|
通訊方式 |
無通訊 |
RS-232 |
RS-422 |
RS-485 |
特殊規格 | | |
|
★ 注：RLK802、RLK803、RLK804系列可通過設定儀表二級參數互相切換。 |
|
儀表除0～20mA、脈沖-集電極開路兩種輸入信號外,其余信號均可通過設定儀表二級參數自由更改。 |
|
★ 型號舉例： |
|
①SWP-RLK801-21－A-HL-P |
|
無補償輸入，通訊方式RS232，繼電器輸出，流量輸入類型4～20 mA,第一報警為上限報警，第二報警為下限報警，單路DC 24V饋電輸出，AC 220V供電。 |
|
②SWP-RLK802-81－FAG-LH-2P-T |
|
帶補償輸入, 通訊方式RS485, 繼電器輸出，流量輸入類型脈沖，壓力補償輸入類型4～20 mA，溫度補償輸入類型Pt100，第一報警為下限報警，第二報警為上限報警，雙路DC 24V饋電輸出，AC 90～265V供電。 |
|
★ 訂貨時，也可選用LE、HK、HE系列帶打印流量/容積積算控制儀，接線方式與RLK相同。帶打印的儀表普及功能適用于LED流量計、LED－32段PID、LCD系列。訂貨時，需帶打印機箱在原型號基礎上加R，接線方式參考隨機接線圖。 |
