| 五位瞬時流量＋六位瞬時累積顯示 |
| SWP-LED系列流量積算控制儀適用于各種液體、蒸汽、天然氣、一般氣體等的流量積算測量控制。 |
| 一、主要特點 |
| 1、瞬時流量顯示范圍由0-9999增加到0-99999，即5位顯示。 這樣，提高了顯示的可觀性，滿足了大流量測量場合的需求。 |
| 2、儀表面板增加了一組LED發光二極管狀態指示，在帶溫壓補償?shù)臏y量中，要監測的顯示值較多，儀表受只有一組LED數碼顯示器的限制，只能采用分時顯示的方式，往往給觀測帶來不便。為此，我們在儀表面板增加了一組LED發光二極管作為顯示值含義指示，每一發光二極管對應一種狀態，用以指明對應顯示值的工程含義，方便用戶觀測。 |
3、增加流量補償系數K的自動演算功能。
在流量測量中，系數K的計算正確與否對測量結果關系重大，而K值的計算涉及位數亢長的小數或帶小數，運算中需要開方及多位數的乘除，用戶往往感到不便，帶有流量補償系數K自動演算功能的儀表解決了這一問題，只要根據被測介質的情況，由儀表面板按鍵依次輸入正確的常數，余下的運算儀表會自動完成并置入相應的存儲器中，減輕了用戶的負擔，避免了人為的差錯。 |

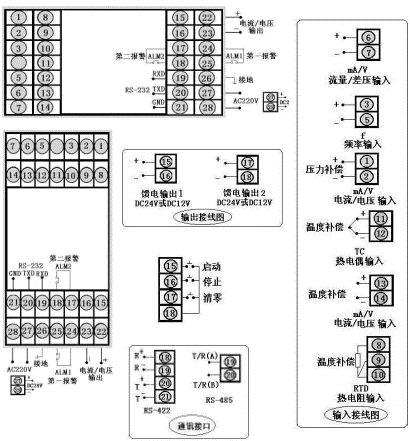

| 二、儀表外形及接線圖（以下為基本配線，特殊訂貨請參見隨機接線圖） |
| 型號 |
SWP-LE80系列 |
接 線 圖 |
| 儀表外形 |
儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g
|
 |
|
儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g
| |
| 三、SWP-LE系列流量積算控制儀型譜表 |
|
型 號 |
代 碼 |
說 明 |
|
SWP－LE－ |
□ □□- □ □ -□ □ □-□ □ □ □ □ |
5位+6位流量積算控制儀 |
|
外形尺寸 |
8 |
|
|
|
|
|
|
|
|
|
|
|
160×80mm（橫式）,80×160mm（豎式） |
|
控制作用 |
|
|
|
|
|
|
|
|
|
|
|
| 無補償輸入 |
| 帶補償輸入 |
| 過熱蒸汽帶溫度壓力補償-查表法 |
| 飽和蒸汽帶溫、壓補償-查表法 |
| 用戶特定曲線補償輸入-查表法 | |
|
通訊方式 |
□ |
|
|
|
|
|
|
|
|
|
參見"通訊方式" |
|
輸出方式 |
□ |
|
|
|
|
|
|
|
|
參見"輸出方式" |
|
流量信號類型 |
□ |
|
|
|
|
|
|
|
參見"輸入類型" |
|
壓力補償類型 |
□ |
|
|
|
|
|
|
參見"輸入類型" |
|
溫度補償類型 |
□ |
|
|
|
|
|
參見"輸入類型" |
|
第一報警方式 |
|
|
|
|
|
| 無控制（或報警，可省略） |
| 上限控制（或報警） |
| 下限控制（或報警） |
| 流量定量到控制 --自動啟動 |
| 流量定量過程控制--自動啟動 |
| 流量定量到控制 --自動清零 | |
|
第二報警方式 |
|
|
|
|
| 無控制（或報警，可省略） |
| 上限控制（或報警） |
| 下限控制（或報警） |
| 流量定量到控制 --手動啟動 |
| 流量定量過程控制--手動啟動 | |
|
饋電輸出 |
|
|
|
| 無饋電輸出（可省略） |
| 單路DC24V饋電輸出 |
| 雙路DC24V饋電輸出 | |
|
供電方式 |
|
|
| DC24V供電 |
| AC90～265V供電（開關電源） |
| AC220V供電（線性電源，可省略） | |
|
外形特征 |
|
| |
| ★ 通訊方式 |
|
選型代碼 |
0 |
2 |
4 |
8 |
9 |
|
通訊方式 |
無通訊 |
RS-232 |
RS-422 |
RS-485 |
特殊規格 | |
| ★ 輸出方式 |
|
選型代碼 |
0 |
1 |
2 |
3 |
4 |
5 |
|
輸出方式 |
無輸出 |
繼電器 |
4～20mA |
0～10mA |
1～5V |
0～5V | |
| ★ 輸入類型：（出廠默認值） |
|
代碼 |
輸入類型 |
測 量 范 圍 |
代碼 |
輸入類型 |
測 量 范 圍 |
說 明 |
|
A |
4～20 mA |
-1999～99999 d |
O |
脈沖-集電極開路 |
0～5KHz |
本表所列為***大量程，用戶可在量程范圍內通過修改儀表二級參數確定量程范圍 |
|
B |
0～10 mA |
-1999～99999d |
G |
Pt100 |
-200～650℃ |
|
C |
1～5V |
-1999～99999d |
E |
熱電偶E型 |
0～1000 ℃ |
|
D |
0～5V |
-1999～99999d |
K |
熱電偶K型 |
0～1300 ℃ |
|
M |
0～20 mA |
-1999～99999d |
R |
用戶特定 |
-1999～99999 d |
|
F |
脈 沖 |
0～5KHz |
N |
無補償輸入 |
| |
| ★ 注1：LE802、LE803、LE804系列可通過設定儀表二級參數互相切換。 |
| ★ 注2：儀表除0～20mA、脈沖-集電極開路兩種輸入信號外,其余信號均可通過設定儀表二級參數自由更改。 |
| ★ 如用戶選擇特定曲線補償輸入（查表法）時，請在訂貨時提供相關技術參數或密度表格。 |
| ★ 型號舉例：SWP-LE801-02-F, SWP-LE802-21-AAG-HPS ,SWP-LE803-81-ACK-BL | | | | 點擊次數：1597 |  |
|
|
|
|
|
|
