名稱：SWP-LED雙回路數字/光柱顯示控制儀
編號：Pro2008515154758
型號：
詢價：0550-7045818
廠商：
時間：2011/3/31 15:50:28
購買：
SWP-LED系列數字顯示雙回路控制儀/光柱顯示控制儀采用微處理器進行控制運算。
　　SWP-LED系列雙回路光柱顯示控制儀集數字儀表與模擬儀表于一體，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制（高亮度LED數碼顯示）及相對模擬量顯示（光柱顯示），使測量值的顯示更為清晰直觀。
一、 主要特點
　　1、 SWP系列雙回路數字顯示控制儀/光柱顯示控制儀可同時測量顯示兩路輸入信號，并且兩路輸入信號可為不同分度號。
　　2、 可分別帶有兩路模擬量變送輸出與繼電器報警輸出，適用于各種測試控制場合。

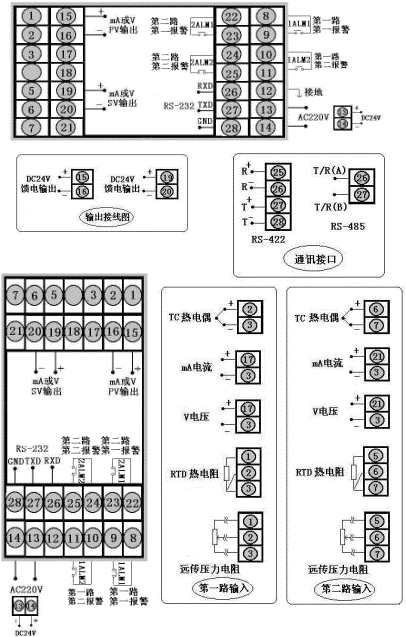

二、 儀表外形及接線圖（以下為基本配線方式，特殊訂貨請參見隨機接線圖）
型號
SWP-D823系列
接 線 圖
儀表外形


儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g
型號
SWP-T823系列（橫式）
儀表外形


儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g

型號
SWP-S823系列
儀表外形


儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g

型號
SWP-T823系列（豎式）
儀表外形


儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g

型號
SWP-D923系列

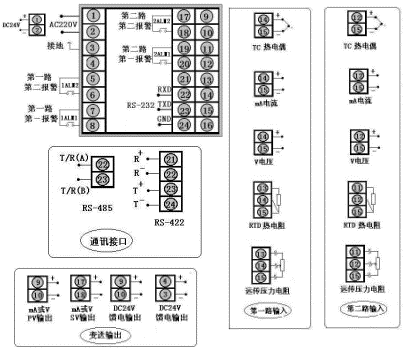

接 線 圖
儀表外形


儀表尺寸:96×96×140mm
開孔尺寸:92×92mm
重 量:400g
型號
SWP-D423系列

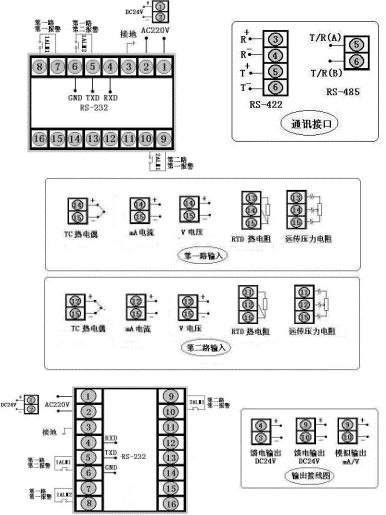

接 線 圖
儀表外形


儀表尺寸:48×96×140mm
開孔尺寸:45×92mm
重 量:240g
型號
SWP-S423系列
儀表外形


儀表尺寸:48×96×140mm
開孔尺寸:45×92mm
重 量:240g



型號
SWP-D723系列

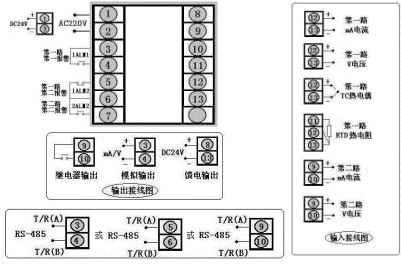

接 線 圖
型號


儀表尺寸:72×72×110mm
開孔尺寸:68×68mm
重 量:240g
三、 SWP-LED系列雙回路數字顯示控制儀型譜表
型 號
代 碼
說 明
SWP -
　□　□ □□- □　□　□-□□/□□　□-　□/　□　□ -　□- □
 　　
外形特征
D
S

橫式顯示儀表
豎式顯示儀表
外形尺寸
4
7
8
9

96×48mm（橫） 48×96mm（豎）
72×72mm
160×80mm（橫） 80×160mm（豎）
96×96mm
控制作用
21
23

測量顯示
三位式控制
通訊方式
□

參見"通訊方式"
第一路輸出方式
□

參見"輸出方式"
第二路輸出方式
□

參見"變送輸出方式"
第一路輸入類型
□□

參見"輸入類型"
第二路輸入類型
□□

參見"輸入類型"
第一路第一報警方式
N
H
L

無報警（可省略）
位式上限控制/報警
位式下限控制/報警
第一路第二報警方式
N
H
L

無報警（可省略）
位式上限控制/報警
位式下限控制/報警
第二路第一報警方式
N
H
L

無報警（可省略）
位式上限控制/報警
位式下限控制/報警
第二路第二報警方式
N
H
L

無報警（可省略）
位式上限控制/報警
位式下限控制/報警
饋電輸出
P
2P

DC24V饋電輸出
2路DC24V饋電輸出
供電方式
W
T
DC24V供電
AC90～265V供電（開關電源）
AC220V供電（線性電源，可省略）
四、 SWP-LED系列光柱測量顯示控制儀型譜表
型 號
代 碼
說 明
SWP -
T □　□□-　□　 □　□-□□/□□　□-　□/ □ □- □-　□ 　□
外形尺寸
8
160×80mm（橫） 80×160mm（豎）
控制作用
21
23

測量顯示
三位式控制
通訊方式
□
參見"通訊方式"
第一路輸出方式
□
參見"變送輸出方式"
第二路輸出方式
□
參見"變送輸出方式"
第一路輸入類型
□□
參見"輸入類型"
第二路輸入類型
□□
參見"輸入類型"
第一路第一報警方式
N
H
L

無報警（可省略）
位式上限控制/報警
位式下限控制/報警
第一路第二報警方式
N
H
L

無報警（可省略）
位式上限控制/報警
位式下限控制/報警
第二路第一報警方式
N
H
L

無報警（可省略）
位式上限控制/報警
位式下限控制/報警
第二路第二報警方式
N
H
L

無報警（可省略）
位式上限控制/報警
位式下限控制/報警
饋電輸出
P
2P

DC24V饋電輸出
2路DC24V饋電輸出
供電方式
W
T


DC24V供電
AC90～265V供電（開關電源）
AC220V供電（線性電源，可省略）
外形特征
X

橫式顯示儀表
豎式顯示儀表
★ 輸入類型
代碼
輸入類型
測 量 范 圍
代碼
輸入類型
測 量 范 圍
代碼
輸入類型
測 量 范 圍
01
B
400～1800 ℃
09
Pt100.1
-99.9～199.9℃
17
30～350Ω
-1999～99999 d
02
S
0 ～1600 ℃
10
Cu50
-50.0～150.0 ℃
18
特 殊 規 格
用 戶 特 定
03
K
0 ～1300 ℃
11
Cu100
-50.0～150.0 ℃
19
4～20 mA開方
-1999～99999 d
04
E
0 ～1000 ℃
12
4～20 mA
-1999～99999 d
20
0～10mA開方
-1999～99999 d
05
T
-200～400 ℃
13
0～10 mA
-1999～99999 d
21
1～ 5 V開方
-1999～99999 d
06
J
0 ～1200 ℃
14
1～5 V
-1999～99999 d
22
0～5 V開方
-1999～99999 d
07
Wre
0 ～2300 ℃
15
0～5 V
-1999～99999 d
23
可切換輸入
詳見下表　
08
Pt100
-200～650 ℃
16
0～20 mA
-1999～99999 d
24
頻率輸入　
0～5kHz　
★ 全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下：
代碼
輸入類型
代碼
輸入類型
代碼
輸入類型
代碼
輸入類型
代碼
輸入類型
01
B
05
T
09
Pt100.1
14
1～5 V
 18 1～ 5V開方
02
S
06
J
10
Cu50
15
0～5 V
 19 0～5V開方
03
K
07
WRe
12
4～20 mA
16
4～20 mA開方
　
　　
04
E
08
Pt100
13
0～10 mA
17
0～10mA開方
　
　
★ 變送輸出方式
選型代碼
0
2
3
4
5
8
輸出方式
無輸出
4～20mA
0～10mA
1～5V
0～5V
特殊規格
★ 通訊方式
選型代碼
0
2
4
8
9
通訊方式
無通訊
RS-232
RS-422
RS-485
特殊規格
★ 同種分度號，選型代碼和儀表編程代碼不同，在儀表設定時請注意。
★ 注：D423只能做兩個報警，即每路各一個報警。
★ 型號舉例：
SWP-D823-212－10/09-HL/HL-P-W
　　測量顯示，通訊方式為RS232，第一路輸出方式為繼電器輸出，第二路輸出方式為4～20mA，第一路輸入類型為CU50，第二路輸入類型為Pt100.1，第一路第一報警為上限報警，第一路第二報警為下限報警，第二路第一報警為上限報警，第二路第二報警為下限報警，DC24饋電輸出，供電方式DC24V。
