名稱：SWP-LED數字顯示控制儀/光柱顯示控制儀
編號：Pro2008515154148
型號：
詢價：0550-7045818
廠商：
時間：2011/3/31 15:44:42
購買：
SWP-LED系列數字顯示控制儀/光柱顯示控制儀采用微處理器進行控制運算，可對各種非線性輸入信號進行精度******的線性矯正測量。
　　SWP-LED系列光柱顯示控制儀集數字儀表與模擬儀表于一體，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制（高亮度LED數碼顯示）及相對模擬量顯示（光柱顯示），使測量值的顯示更為清晰直觀，并可選擇雙光柱顯示方式。
一、 主要特點
　　采用wn****輸入無跳線設置，使每臺儀表僅通過簡單快捷的參數設置，即可適配各種分度號。
二、 儀表外形及接線圖（以下為基本配線，特殊訂貨請參見隨機接線圖）
型號

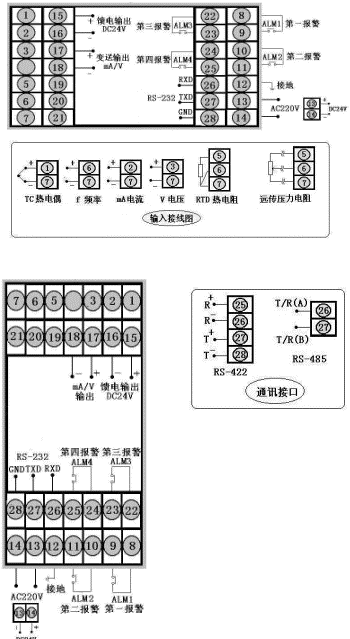

SWP-C803系列
接 線 圖
儀表外形


儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g
型號
SWP-T803系列（橫式）
儀表外形


儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g

型號
SWP-S803系列
儀表外形


儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g

型號
SWP-T801系列（豎式）
儀表外形


儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g

型號

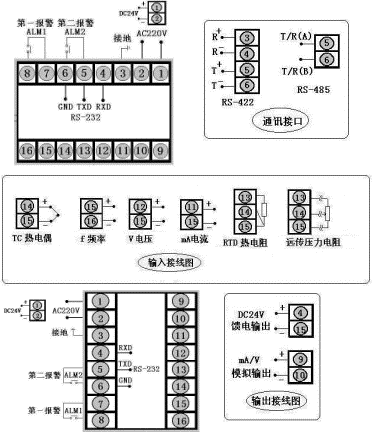

SWP-C401、C403系列（橫）
接 線 圖
儀表外形


儀表尺寸:96×48×140mm
開孔尺寸:92×44mm
重 量:240g
型號
SWP-S401、S403系列（豎）
儀表外形


儀表尺寸:48×96×140mm
開孔尺寸:44×92mm
重 量:240g

型號

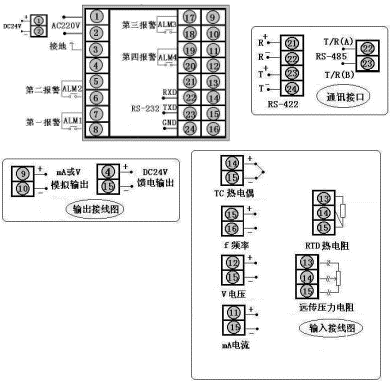

SWP-C901、C903系列
接 線 圖
儀表外形


儀表尺寸:96×96×140mm
開孔尺寸:92×92mm
重 量:400g
型號

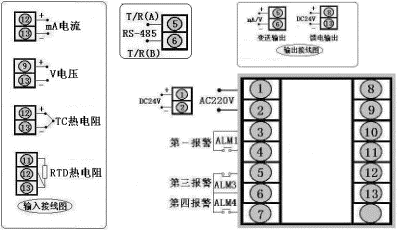

SWP-C701、C703系列
接 線 圖

儀表外形


儀表尺寸:72×72×110mm
開孔尺寸:68×68mm
重 量:240g
型號

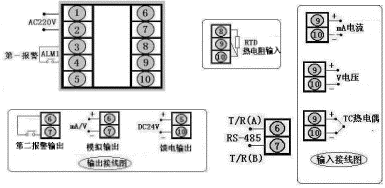

SWP-C101、C103系列
接 線 圖
儀表外形


儀表尺寸:48×48×110mm
開孔尺寸:44×44mm
重 量:180g
三、 SWP-LED系列數字顯示控制儀型譜表
型 號
代 碼
說 明
SWP -
　□ 　□ □ □ － □　□－□□－□ □ －□ 　　 □
新系列
外形特征
C
S

橫式顯示儀表
豎式顯示儀表
外形尺寸
1
4
7
8
9

48×48mm
96×48mm（橫），48×96mm（豎）
72×72mm
160×80mm（橫），80×160mm（式）
96×96mm
控制作用
01
03
04

測量顯示
三位式控制
四限控制或四限報警輸出
通訊方式
□

參見"通訊方式"
輸出方式
□

參見"變送輸出方式"
輸入類型
□□

參見"輸入類型"
第一報警方式
N
H
L

無報警（可省略）
上限控制/報警（四限控制/報警2H）
下限控制/報警（四限控制/報警2L）
第二報警方式
N
H
L

無報警（可省略）
上限控制/報警（四限控制/報警2H）
下限控制/報警（四限控制/報警2L）
饋電輸出
P
DC24V饋電輸出
供電方式
W
T
DC24V供電
AC90～265V供電（開關電源）
AC220V供電（線性電源，可省略）
四、 SWP-LED系列光柱測量顯示控制儀型譜表
型 號
代 碼
說 明
SWP -
T □　□ □－□ 　□－□□- 　□ 　□ - □　□-　□
外形尺寸
8
160×80mm（橫），80×160mm（豎）
控制作用
01
03
04

測量顯示
三位式控制
四限控制或四限報警輸出
通訊方式
□
參見"通訊方式"
輸出方式
□
參見"變送輸出方式"
輸入類型
□□
參見"輸入類型"
第一報警方式
N
H
L

無報警（可省略）
上限控制/報警（四限控制/報警2H）
下限控制/報警（四限控制/報警2L）
第二報警方式
N
H
L

無報警（可省略）
上限控制/報警（四限控制/報警2H）
下限控制/報警（四限控制/報警2L）
饋電輸出
P
DC24V饋電輸出
供電方式
W
T

DC24V供電
AC90～265V供電（開關電源）
AC220V供電（線性電源，可省略）
顯示方式
X

橫式顯示儀表
豎式顯示儀表
★ 輸入類型
代碼
輸入類型
測 量 范 圍
代碼
輸入類型
測 量 范 圍
代碼
輸入類型
測 量 范 圍
01
B
400～1800 ℃
09
Pt100.1
-99.9～199.9℃
17
30～350Ω
-1999～99999 d
02
S
0 ～1600 ℃
10
Cu50
-50.0～150.0 ℃
18
特 殊 規 格
用 戶 特 定
03
K
0 ～1300 ℃
11
Cu100
-50.0～150.0 ℃
19
4～20 mA開方
-1999～99999 d
04
E
0 ～1000 ℃
12
4～20 mA
-1999～99999 d
20
0～10mA開方
-1999～99999 d
05
T
-200～400 ℃
13
0～10 mA
-1999～99999 d
21
1～ 5 V開方
-1999～99999 d
06
J
0 ～1200 ℃
14
1～5 V
-1999～99999 d
22
0～5 V開方
-1999～99999 d
07
Wre
0 ～2300 ℃
15
0～5 V
-1999～99999 d
23
可切換輸入
詳見下表　
08
Pt100
-200～650 ℃
16
0～20 mA
-1999～99999 d
24
頻率輸入　
0～5kHz　
★ 全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下：
代碼
輸入類型
代碼
輸入類型
代碼
輸入類型
代碼
輸入類型
代碼
輸入類型
01
B
05
T
09
Pt100.1
14
1～5 V
18
1～ 5V開方
02
S
06
J
10
Cu50
15
0～5 V
19
0～5V開方
03
K
07
WRe
12
4～20 mA
16
4～20 mA開方
　
　　
04
E
08
Pt100
13
0～10 mA
17
0～10mA開方
　
　
★ 變送輸出方式
選型代碼
0
2
3
4
5
8
輸出方式
無輸出
4～20mA
0～10mA
1～5V
0～5V
特殊規格
★ 通訊方式
選型代碼
0
2
4
8
9
通訊方式
無通訊
RS-232
RS-422
RS-485
特殊規格
★　注1：C80系列為0.8英寸LED顯示，C90、S80、C70、C40系列為0.56英寸LED顯示,C10系列為0.32英寸LED顯示。
★　注2：四限控制或四限報警輸出為四個繼電器控制輸出，用戶可自行修改內部參數以設定需要的控制或報警方式。（四限控制/報警僅T.C80、S80和C90系列提供，2H代表兩個上限控制/報警，2L代表兩個下限控制/報警）。
★ 同種分度號，選型代碼和儀表編程代碼不同，在儀表設定時請注意。
★　注3：C70、C10無頻率信號輸入。
★　型號舉例：
SWP-C803-21-08－HL-T
測量顯示，通訊方式為RS232,輸出方式為繼電器輸出，輸入類型為PT100,第一報警為上限報警，第二報警為下限報警，AC90～260V供電。
