一、 儀表特點
|
|
1、 可以方便拼裝成多回路報警系統。 |
|
2、 半導體平面發光器件，亮度高、色柔和、功耗低，并聯驅動，工作壽命長，且燈屏更換方便。 |
|
3、 單片機技術，光電隔離，內置蜂鳴器，整機抗干擾能力極強。 |
|
4、 插入式電路板結構，有繼電器結點輸出和電壓輸出等多種輸出方式便于維護和操作。 |
|
5、 現場可任意選擇常開或常閉輸入方式。 |
|
二、 儀表主要技術參數 |
|
輸入信號 |
|
無源接點開關量（常開或常閉） |
|
供音響使用的控制信號，高電平≥4V | |
|
輸出信號 |
|
開關輸出 輸出一對無源常開觸點開關（報警時閉合）。觸點動作同步于報警音響。 |
|
直流電平信號輸出 >4V |
|
無源開關量 （常開：報警時閉合），觸點容量3A/24VDC、0.7A/110VAC | |
|
技術指標 |
|
線路輸入電阻 ≥50Ω |
|
供電電源 DC24V±5％ |
|
功 耗 報警時1.8W，無報警時0.1W | |
|
使用環境 |
| 相對溫度 -10 ～ 50℃ |
| 相對濕度 ≤85％RH o 無結露、無腐蝕性氣體 |
| 大氣壓力 86～106kPa | | |

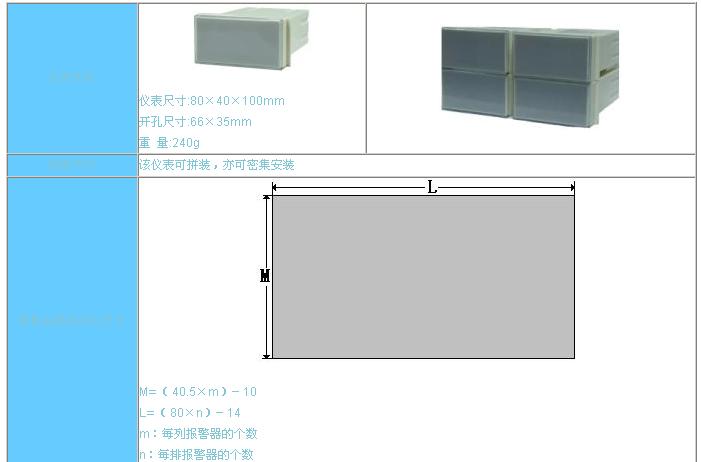

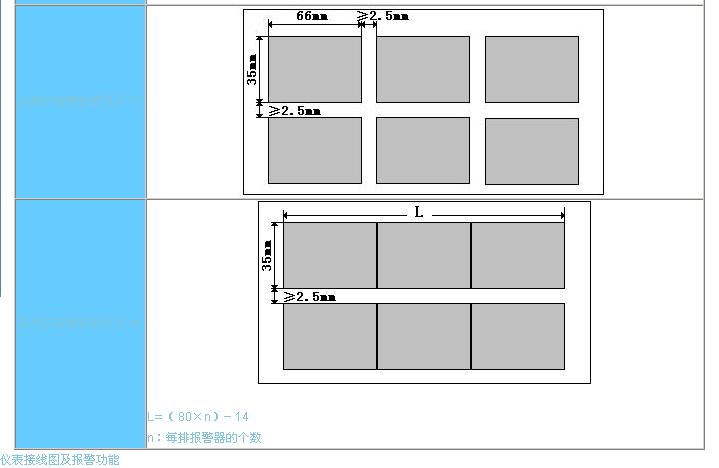

三、 儀表外形及安裝方式
|
| 報警功能 |
報警器 |
正常 |
報警 |
確認 |
恢復正常 |
確認前恢復 |
確認 |
|
燈光 |
|
|
|
|
|
|
|
音響 |
|
|
|
|
|
| |
|
注： |
|
|
|
五、 SWP系列閃光報警控制儀型譜表 |
|
型 號 |
代 碼 |
說 明 |
|
SWP - |
□ □□□ □ □ □ |
|
|
儀表類型 |
X |
|
|
|
|
閃光報警器 |
|
控制作用 |
|
|
|
|
|
|
輸入方式 |
|
|
|
|
無源接點信號輸入 |
|
TTL電平信號輸入 | |
|
報警方式 |
|
|
|
|
供電方式 |
W |
DC24V供電 | |
|
★ 型號舉例： |
|
SWP-X101－J-K-W |
|
單點控制，無源接點信號輸入，有繼電器報警，DC24V供電 | |
