一、概述
交流電壓監控器是實現對交流三相四線系統電壓信號斷相、不平衡、過壓、欠壓的監控及三相電壓的平均值測量與顯示的儀器，具有響應時間快，穩定性高等特點。
1、主要特點
1）、能實時準確測量三相電壓的平均值。
2）、具有斷相、不平衡、過壓、欠壓指示、繼電器接點輸出等功能。
3）、具有過壓及欠壓臨界電壓的設定功能，可實現你所需的任一臨界電壓。
4）、采用LED顯示，直觀明了。
2、產品型號：
YWD-C3U
3、 主要技術指標
|
精度等級： |
1.0 |
|
輸入電壓： |
0～60V 0～110V 0～220V 或用戶自定 |
|
輸出方式： |
繼電器接點容量：AC:220V(380V) 7A |
|
回差電壓： |
10V（可按用戶要求設定） |
|
輔助電源： |
DC:15V 24V 48V 110V 220V AC:110V 220V |
|
工頻耐壓： |
輸入與輸出，輸出與電源間、輸入與電源間：AC 2kV/min.1mA |
|
絕緣強度： |
≥20MΩ |
|
電源功耗： |
＜40mA（DC24V） |
|
顯示： |
紅色數碼管（3位半） |
|
工作環境： |
溫度:-10-50℃ 濕度:10-90%（無凝露 |
|
貯藏條件： |
溫度:-40-70℃ 濕度:10-95%（無凝露） |
|
外形尺寸： |
110㎜×75㎜×120㎜ |
二、工作狀態描述
|
LED指示燈 |
狀態 |
輸出接點 |
系統狀態描述 |
|
不平衡
|
滅 |
斷開 |
平衡狀態 |
|
亮 |
閉合 |
不平衡狀態（有一相電壓高或低于其它相電壓20%，可按用戶要求設置） |
|
斷相 |
滅 |
斷開 |
無斷相 |
|
亮 |
閉合 |
斷相狀態（有一相電壓低于40%） |
|
過壓 |
滅 |
斷開 |
無過壓 |
|
亮 |
閉合 |
過壓狀態（三相電壓平均值升高10%） |
|
欠壓 |
滅 |
斷開 |
無欠壓 |
|
亮 |
閉合 |
欠壓狀態（三相電壓平均值下降10%） |
注意：上表中任一指示燈亮或幾個同時亮?xí)r，輸出繼電器的常開接點閉合。
三、操作說明
1、 欠壓臨界點電壓設定模式
將面板上的顯示/設置按鈕K1打到設置位置，過壓/欠壓按鈕K2打到欠壓位置，儀器進入欠壓臨界點電壓設定模式,顯示器顯示的電壓為欠壓臨界點電壓值。此時用戶可通過調整面板上的欠壓設置旋鈕自由設定欠壓臨界點電壓值。
2、過壓臨界點電壓設定模式
將面板上的顯示/設置按鈕K1打到設置位置，過壓/欠壓按鈕K2打到過壓位置，儀器進入過壓臨界點電壓設定模式,顯示器顯示的電壓為過壓臨界點電壓值。此時用戶可通過調整面板上的過壓設置旋鈕自由設定過壓臨界點電壓值。
3、電壓測量模式
將面板上的顯示/設置按鈕K1打到顯示位置，儀器進入三相電壓的平均值測量模式，顯示器顯示的電壓為三相電壓的平均值（（Va+Vb+Vc）/3）。
四、 接線與安裝
1、 接線及面板圖
2、安裝
注意：接線時電源的正、負極性不要接反。
a) 安裝環境
1）、儀表應盡量安裝在干燥,通風良好并遠離熱源的地方。
2）、環境溫度為：－10℃～50℃。
3）、電氣連接線用12～14號導線。
b) PT的選擇
監測器可直接連接相電壓346V以下的三相四線系統。這些輸入也可采用次級為220V的PT。如系統電壓超過346V，則須***用PT將電壓降至220V滿刻度范圍.
PT質量直接影響測量電壓的精度，故PT須***有良好的線性和相間關系.引入PT時,如果PT的額定功率超過25W，則次級要加保險絲。在PT初級的激勵下，PT次級能產生致命電壓和電流。因此對裝置安裝和操作時，需采取安全預防措施（去掉PT保險）.
3、安裝方式
可采用DIN導軌和螺釘兩種安裝方式.導軌寬度為35mm。螺釘大小為M4×12。

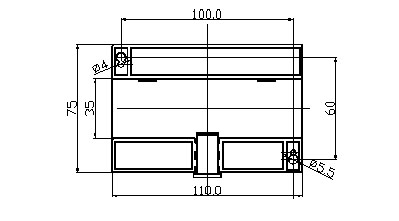

4、安裝尺寸（底視圖）
五、注意事項
1、 此儀器只適用于三相四線系統。
2、 完成模式設定后,將開關K1鍵切換到顯示狀態。
3、 使用環境應無導電塵埃和無腐蝕金屬和破壞絕緣的氣體存在，海拔高度小于2500米。 |
