輸出與電源間2 kV/min、1mA
f).
絕緣強度：
≥20MΩ
g).
整機功耗：
＜40mA（DC24V）
h).
工作環境：
溫度:-10-50℃ 濕度:10-90%（無凝露）
r).
貯藏條件：
溫度:-40-70℃ 濕度:10-95%（無凝露）
j).
顯示：
紅色數碼管（3位半）
k).
外形尺寸：
四 使用說明
1、接線方式（本產品工作時按下列圖示接線）
2、溫度測量
K1為測溫、設置功能選擇按鍵。選擇K1處于測溫狀態，顯示的就是測量溫度值。
3、設置上、下限告警溫度
a、將K1切換到設置狀態，此時處于設置功能狀態，面板顯示的是設置溫度值。
b、K2是設置上、下限告警溫度的選擇按鍵。設置上限告警溫度：選擇K2處于上限溫度狀態，并調節相應的上限電位器，使顯示值等于需要設定的上限告警溫度值。設置下限告警溫度：選擇K2處于下限溫度狀態，并調節相應的下限電位器，使顯示值等于需要設定的下限告警溫度值。
C、完成上、下限告警溫度設置后，將K1切換回測溫狀態。
4、系統工作方式
變送器正常工作時，如溫度在上、下限告警溫度之間，輸出繼電器不動作；如果溫度上升到高于上限告警溫度，上限告警繼電器動作，常開接點閉合，上限告警指示燈亮；如溫度下降到低于下限告警溫度，下限告警繼電器動作，常開接點閉合，下限告警指示燈亮。
五、安裝方式

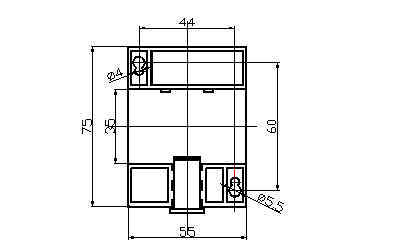

YWD-KT為導軌和螺釘安裝兩種方式，底部視圖如下
六、訂貨須知

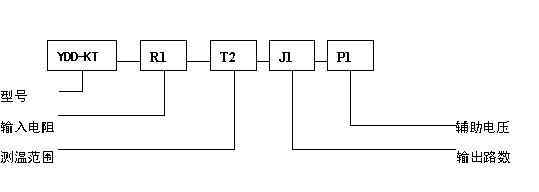

簽訂合同時，請?jiān)敿?xì)說明所需產品的規格、參數，并按下列格式將代號填入，特殊需要用
文字說明。
例： 溫度開關量變送器 YWD-KT-R1-T1-J1-P1
R1:輸入電阻 PT100 ]
T2:測溫范圍 -10-100℃
J1:輸出路數 一路接點
P1: AC 85～265 V
七、注意事項
1. 設置上限告警溫度須***高于下限告警溫度。
2. 完成告警溫度設置后，應將K1按鍵切換回測溫狀態。
3. 當測量溫度超量限時，本產品無顯示。
4. 使用環境應無導電塵埃和腐蝕及破壞絕緣的氣體存在，海報高度小于2500米
