一、概述
YWG系列霍爾效應變送器，針對霍爾效應變送器普遍存在溫度漂移大的缺點，采用補償電路進行控制，有效地減少了溫漂對測量精度的影響，確保測量準確；可以測量任意波形的電流和電壓，按用戶要求提供標準變送器輸出參數（如：DC 0～5V、1～5V、0～20mA、4～20mA等），具有精度高、安裝方便、售價低的特點。
YWG系列霍爾效應變送器廣泛應用于變頻調速裝置、逆變裝置、UPS電源、通信電源、電焊機、電力機車、變電站、數控機床、電解電鍍、微機監測、電網監控等需要隔離檢測電流電壓的設施中。
二、原理
YWG-HTD-5-□A□/□型電流變送器是一種原邊與副邊高度電隔離，能將被測直流、交流、脈動電流等信號按線性比例轉換成直流電流或直流電壓輸出的儀器。它具有溫度特性好、線性度高、性能穩定、產品可上下開合、安裝簡便等優點。

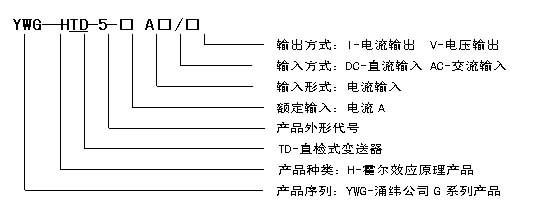

三、型號說明
四、技術性能指標
| 過載能力 |
2IN |
頻率特性 |
0～10kHz |
| 精度等級 |
＜1.0%NIN |
絕緣耐壓 |
3kVRMS/50Hz/min |
| 線性度 |
優于0.2% |
工作環境 |
0～45℃ |
| 溫度漂移 |
優于±100ppm/℃ |
工作電源 |
±12V～±15V |
| 反應時間 |
小于100ms |
阻燃特性 |
UL94-VO |
| 失調 電壓小于±20mV 電流小于±0.2mA |
電源耗電 電壓輸出≤30mA 電流輸出≤30mA＋IM |
五、執行標準
QB/441600 17 113-2002
六、型號及參數
| 型 號 |
輸 入AC、DC/輸 出DC |
引 腳 接 線 |
| YWG-HTD-5-200A |
0～200A/DC 0～5V、0～20 mA |
1: 正工作電源端
2: 負工作電源端
3: 測量輸出端IM
4: 公共接地端
|
| YWG-HTD-5-300A |
0～300A/DC 0～5V、0～20 mA |
| YWG-HTD-5-400A |
0～400A/DC 0～5V、0～20 mA |
| YWG-HTD-5-500A |
0～500A/DC 0～5V、0～20 mA |
| YWG-HTD-5-600A |
0～600A/DC 0～5V、0～20 mA |

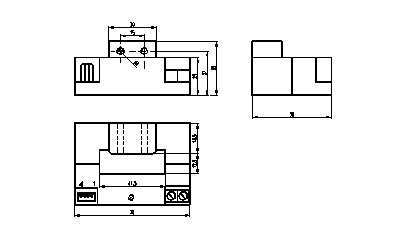

七、外形圖
八、注意事項 1）工作電源、輸出端須***正確連接，不能錯接；
2）對于兩個電位器，請不要隨意調整，若需調校，用小螺絲刀緩慢旋轉至所需精度即可；
3）原邊母線的溫度不應超過60℃；
4）當電流母線填滿原邊穿線孔時，獲得***佳的測量精度；
5）使用環境應無導電塵埃和無腐蝕金屬和破壞絕緣的氣體存在，海拔高度小于2500米；
6）測直流電流時，電流方向與產品外殼上所標示的箭頭同向時,才能得到正向輸出。 |
