1、概述

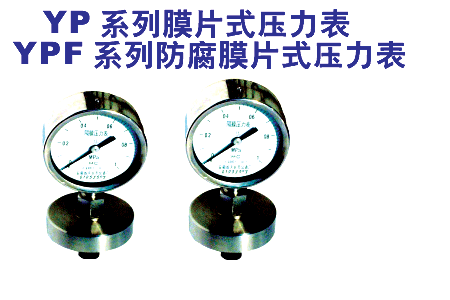

YP系列膜片式壓力表用于測量對鋼及銅等金屬不起腐蝕作用的液體，氣體等各種介質的壓力和負壓；VPF系列防腐膜片式壓力表可用于測量具有腐蝕性液體，氣體等各種介質的壓力和負壓。
2、結構原理
結構：膜片式壓力表由膜片部件，機芯部件，指針部件及外殼連接部件四大部分組成。
原理：膜片式壓力表是膜片作為儀表的強性元件，當被測介質的壓力作用到膜片上，膜片產生一個位移，再經過機芯部件，指針部件的工作，使要測的 壓力清楚地在刻度盤上指示出來。
3、技術參數
| 型 號 |
測量范圍（MPa） |
準確度等級 |
備 注 |
| YP-100 |
0-0. 1；0-0.16;0-0.25;
0-0. 4;0-0.6;0-1;0-1.6;
0-2.5;-0.1—0；
-0.1—0.06 |
2．5 |
一般 |
| YPF-100 |
防腐 |
| YP-150 |
一般 |
| YPF-150 |
防腐 |
4、外形尺寸
| 型 號 |
D |
H |
h |
| YP-100 YPF-100 |
Ф100 |
61 |
69 |
| YP-150 YPF-150 |
Ф150 |
88 |
75 | |
