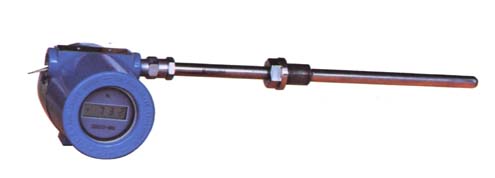

◆特點
二線制輸出4-20mA，抗干擾能力強；
節省補償導線及安裝溫度變送器費用；
安全可靠，使用壽命長；
冷端溫度自動補償，非線性校正電路 ； |
|
◆工作原理 |
|
熱電偶（阻）在工作狀態下所測得的熱電勢（電阻）的變化，經過溫度變送器的電橋產生不平衡信號，經放大后轉換成為4-20mA電信號給工作儀表，工作儀表便顯示所對應的溫度值。
隔爆熱電偶（阻）利用間隙隔爆原理，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰和溫度傳不到腔外，從而進行測溫。熱電偶（阻）產生的熱電勢（電阻值）經過溫度變送器的電橋產生不平衡信號，經放大后轉換成為4-20mA的直流電信號給工人儀表，工作儀表顯示出所對應的溫度值。
|
|
◆主要技術參數 |
|
產品執行標準
IEC584
IEC751
IEC1515
JB/T5518-91
JB/T7391-94 |
|
◆測量范圍及允差 |
| 1）熱電阻測溫范圍及允差 |
|
| 型 號 |
分 度 號 |
測溫范圍℃ |
精度等級 |
允許偏差 |
| WZPB |
Pt100 |
-200-+500 |
A級 B級 |
±(0.15+0.002ItI)
±(0.30+0.005 ItI) |
| WZCB |
Cu50 Cu100 |
-50-+100 |
|
±(0.30+0.005 ItI) | |
|
2）熱電偶測溫范圍及允差 |
| 型 號 |
分 度 號 |
允 差 等 級 |
| I |
II |
| 允 差 值 |
測溫范圍℃ |
允 差 值 |
測溫范圍 |
| WRNB |
K |
±1.5℃ |
-40-375 |
±2.5℃ |
-40-333 |
| ±0.004 ItI |
375-1000 |
0.0075 ItI |
333-1200 |
| WRMB |
N |
±1.5℃ |
-40-375 |
±2.5℃ |
-40-333 |
| ±0.004 ItI |
375-1000 |
0.0075 ItI |
333-1200 |
| WREB |
E |
±1.5℃ |
-40-375 |
±1.5℃ |
-40-333 |
| ±0.004 ItI |
375-800 |
0.004 ItI |
333-900 |
| WRFB |
J |
±1.5℃ |
-40-375 |
±1.5℃ |
-40-333 |
| ±0.004 ItI |
375-750 |
0.004 ItI |
333-750 |
| WRCB |
T |
±1.5℃ |
-40-125 |
±1℃ |
-40-133 |
| ±0.004 ItI |
125-350 |
0.0075 ItI |
133-1000 | |
|
輸出信號： 4-20 mA ，負載電阻250，傳輸導線電阻 100 |
|
輸出方法： 二線制 |
|
精度等級：
溫度變送器精度等級：0.1 0.2 0.5
顯示器精度等級：模擬指示式2.5級;數字顯示式0.5級.
|
|
供電電源：24V.DC±10℅ |
|
防護等級：IP65 |
|
防爆等級：
隔爆型：dⅡBT4 dⅡCT5 dⅡCT6
本質安全型：iaⅡCT6 |
|
絕緣電阻：儀表輸出接線端子與外殼之間的絕緣電阻應不小于50. |
|
熱響應時間：
當溫度出現階躍變化時，儀表的電流輸出信號變化至相當于該階躍變化的50%所需的時間 ，通常以t0.5表示當溫度變送器的階躍響應穩定時間不超過熱電偶(阻)熱響應穩定時間t0.5的五分之一時，則用熱電偶(阻)熱響應時間作為儀表的熱響應時間； 當溫度變送器的階躍熱響應穩定時間不超過熱電偶(阻)熱響應穩定時間t0.5的二分之一時，則用溫度變送器熱響應時間作為儀表的熱響應時間； |
|
基本誤差：
儀表的基本誤差應不超過熱電偶(阻)和溫度變送器基本誤差的合成誤差。 |
